Hlavné technické parametre plnoautomatickej autoantény
Model produktu	SQ-T600L	SQ-T800J
Priemer antény	4 mm	4 mm
Dĺžka spracovania	200-600	200-800
Presnosť usporiadania káblov	0.01	0.01
Rýchlosť vretena	1-3000ot./min	1-3000ot./min
Čas spracovania	10-17 sekúnd na kus	10-17 sekúnd na kus
Použiteľný priemer drôtu	Okrúhly drôt 0.02-1.2 mm Plochý drôt {{0}}.01-5.0 mm	Okrúhly drôt 0.02-1.2 mm Plochý drôt {{0}}.01-5.0 mm
Káblový motor	Servo Panasonic 0.4 kW	Servo Panasonic 0.4 kW
Vretenový motor	Servo Panasonic 0,75 kW	Servo Panasonic 0,75 kW

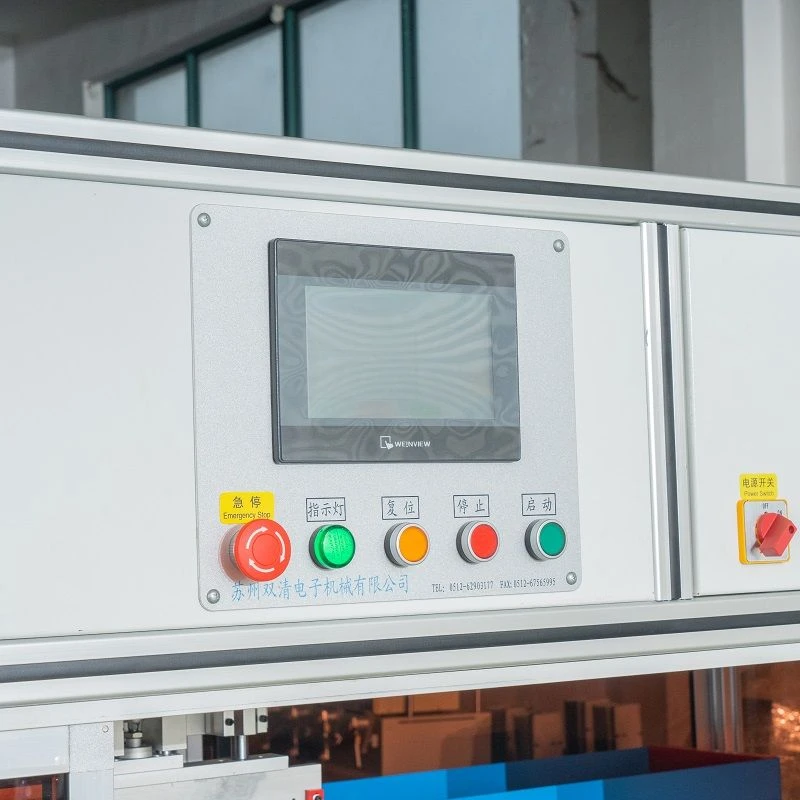

Kontrolný systém	PLC	PLC
Prevádzkový režim	Čínske a anglické rozhranie človek-stroj	Čínske a anglické rozhranie človek-stroj
Napájacie napätie	220 V AC 50 Hz	220 V AC 50 Hz
Výkon stroja	1,5 kW	1,5 kW
Zodpovedajúce napätie	Magneticky odolný mechanický napínač	Magneticky odolný mechanický napínač
Mechanizmus	Elektronická aktívna výplata	Elektronická aktívna výplata
Rozmery	1900 mm (D) * 1200 mm (Š) * 1850 mm (V)	2100 mm (D) * 1200 mm (Š) * 1850 mm (V)
Hmotnosť zariadenia	640 kg	960 kg

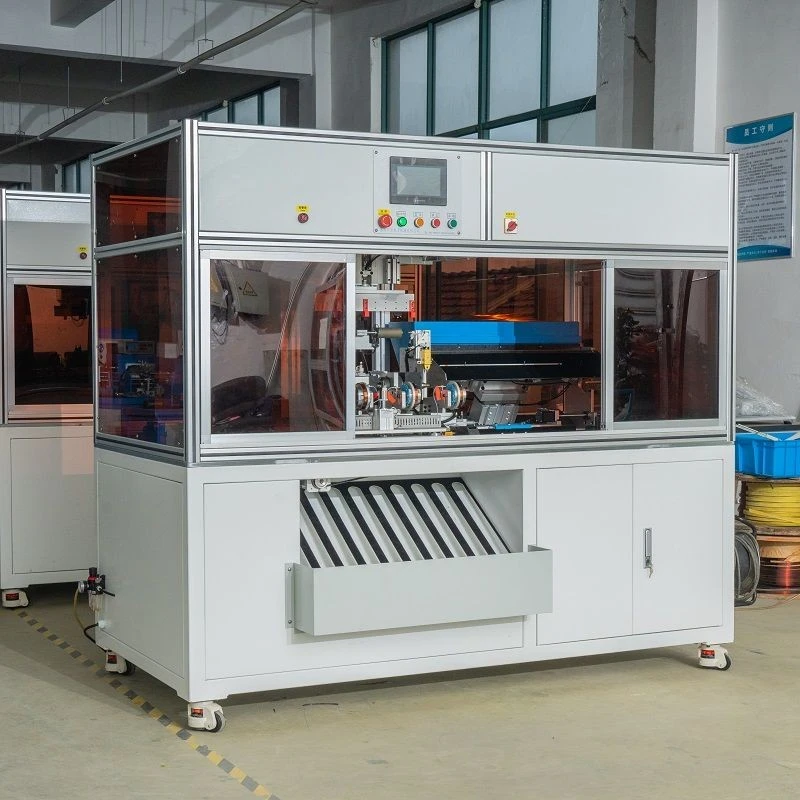

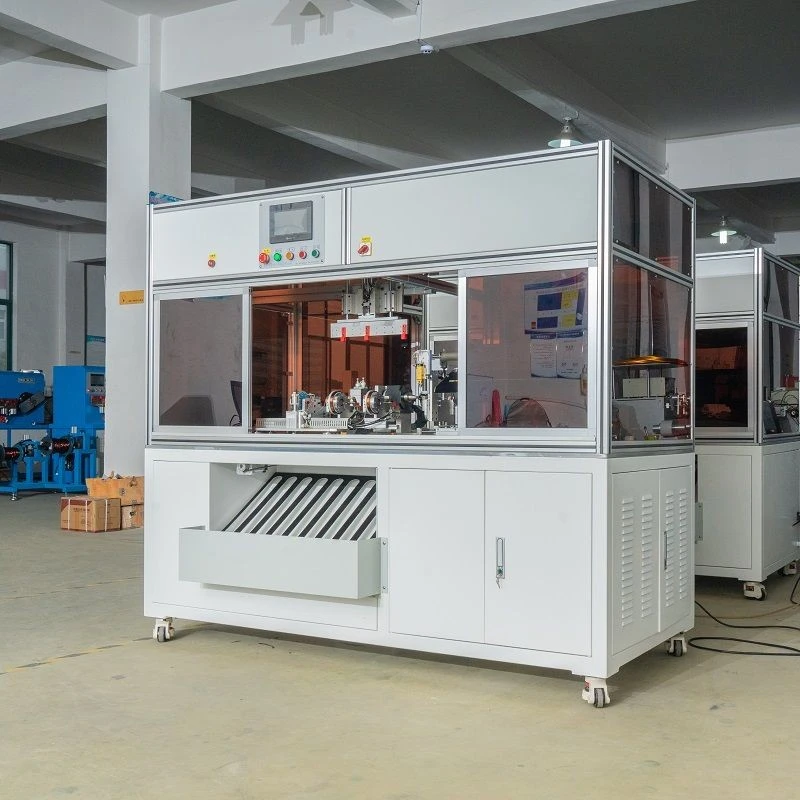

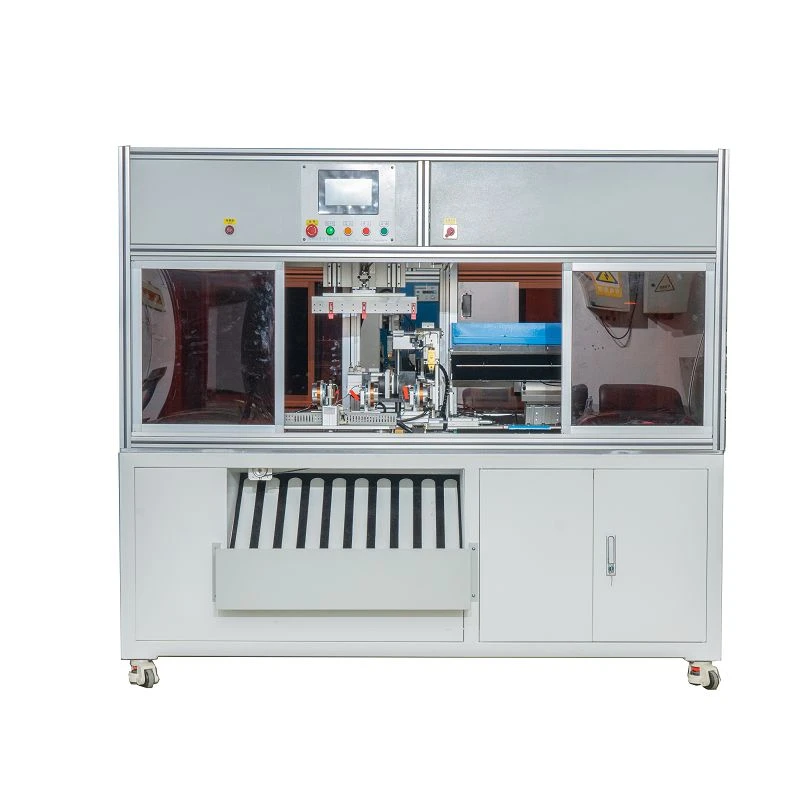

Plne automatický stroj na navíjanie autoantén Shuangqing je plne automatické zariadenie špeciálne používané na výrobu cievok autoantén. Nasleduje úvod k tomu:

Štrukturálne vlastnosti

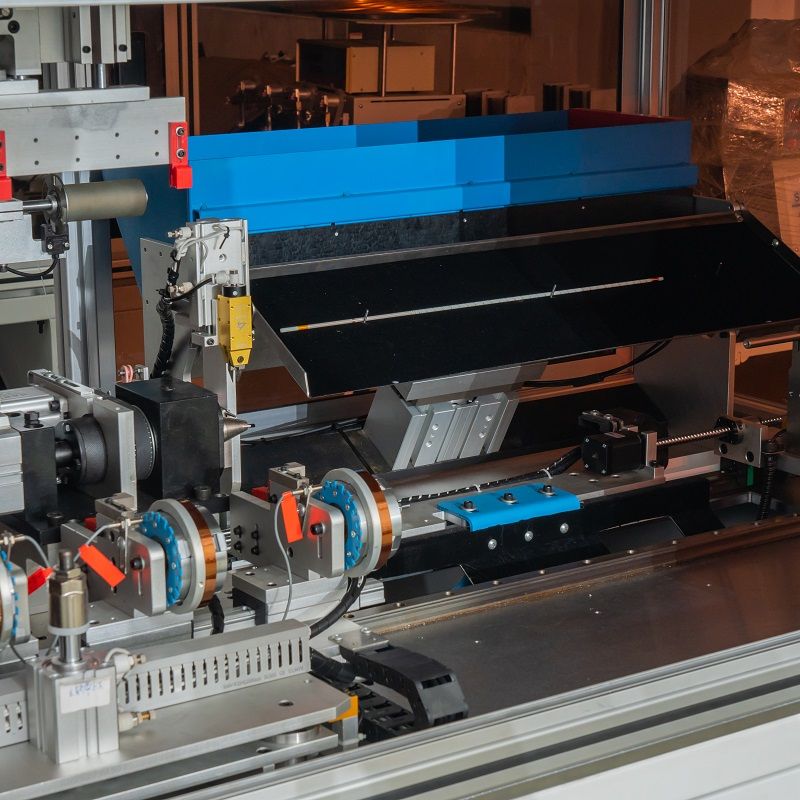

1: Navíjacie vreteno:

Vysoko presný servomotor sa používa na zabezpečenie hlavnej rotačnej podpory pre navíjanie. Jeho rýchlosť a krútiaci moment je možné nastaviť podľa požiadaviek na vinutie, aby sa prispôsobili drôtom rôznych hrúbok a materiálov.

2: Výplatné zariadenie:

Slúži na umiestnenie a stabilné uvoľnenie drôtu používaného na navíjanie antény. Je vybavený mechanizmom na reguláciu napätia, ktorý zaisťuje, že sa drôt počas procesu navíjania automaticky odvíja podľa rýchlosti navíjania a udržiava primerané napätie, aby sa zabránilo prílišnému uvoľneniu alebo prílišnému napnutiu drôtu.

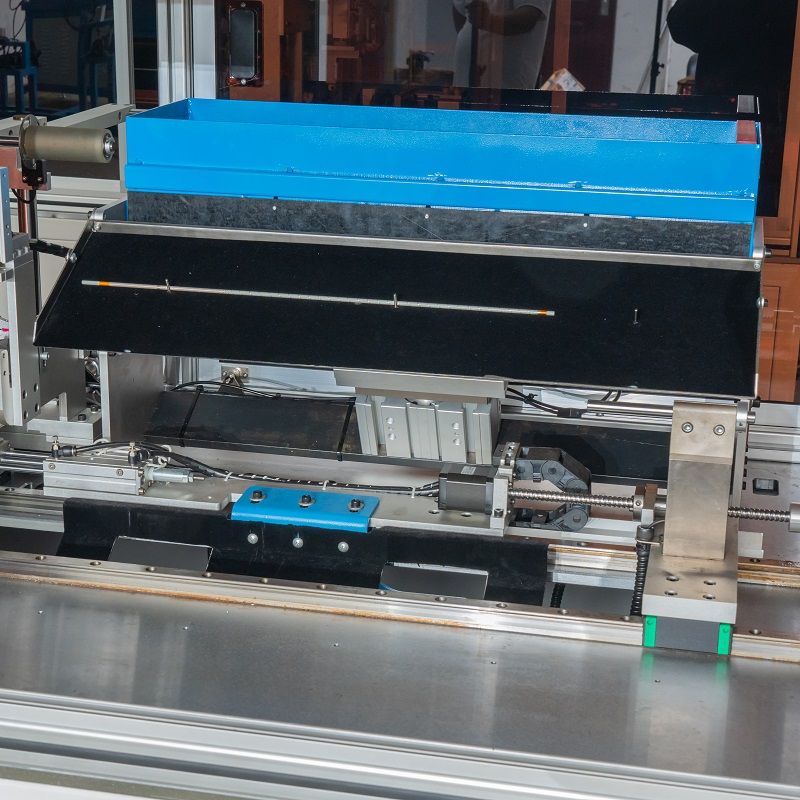

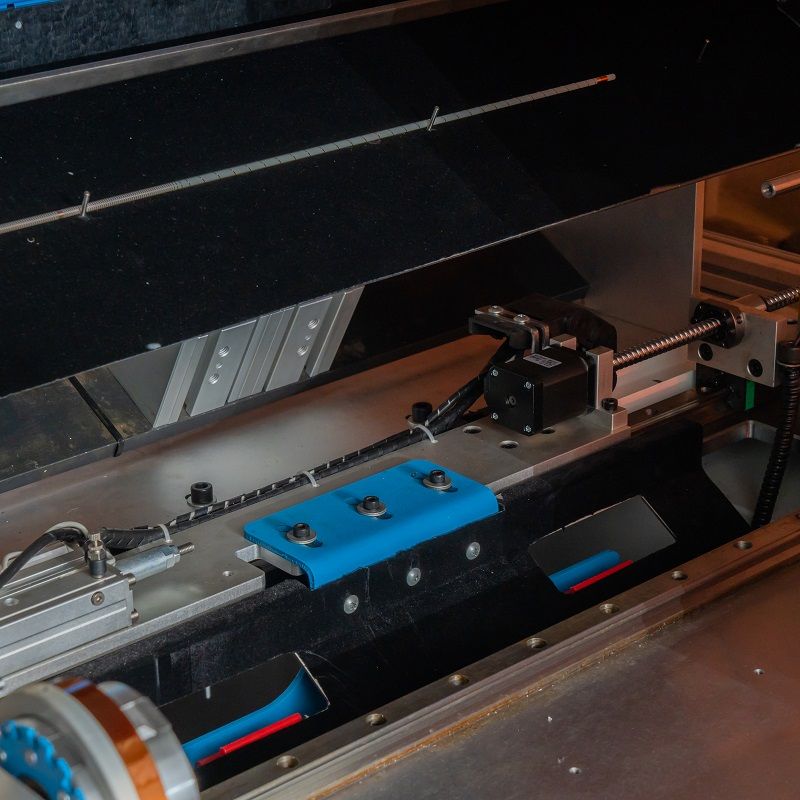

3: Usporiadanie káblov:

Servomotor Panasonic sa používa na presné riadenie usporiadania drôtu na hriadeli alebo ráme vinutia, aby sa dosiahol rovnomerný a usporiadaný rozstup vinutia, takže počet závitov cievky antény spĺňa konštrukčné normy.

4: Systém upevnenia:

Dokáže automaticky a pevne upevniť anténny stĺp, aby sa zabezpečilo, že počas procesu navíjania nedôjde k žiadnemu posunutiu alebo otrasom, čím sa zabezpečí presnosť zapojenia.

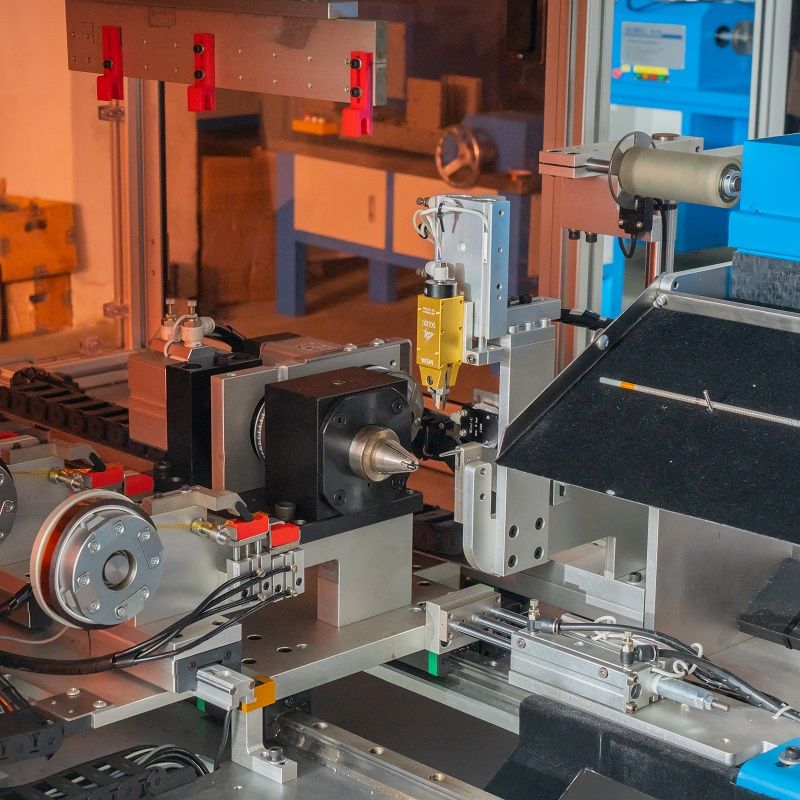

Podrobnosti o produkte

Pracovný princíp

Odvíjací mechanizmus uvoľňuje drôt, ktorý je vedený mechanizmom usporiadania drôtu a poháňaný otáčaním vretena navíjania. Drôt je navinutý na tyči antény upevnenej na upínacom systéme podľa prednastaveného režimu navíjania (ako je rozstup špirály). Riadiaci systém bude presne riadiť koordinovanú prácu každého komponentu podľa nastavených parametrov, ako je počet závitov vinutia, priemer drôtu, rýchlosť navíjania atď.

Funkcie a výhody

1: Zlepšite efektivitu výroby

2: Zabezpečte kvalitu navíjania

3: Prispôsobí sa rôznym typom antén

Aplikačné polia

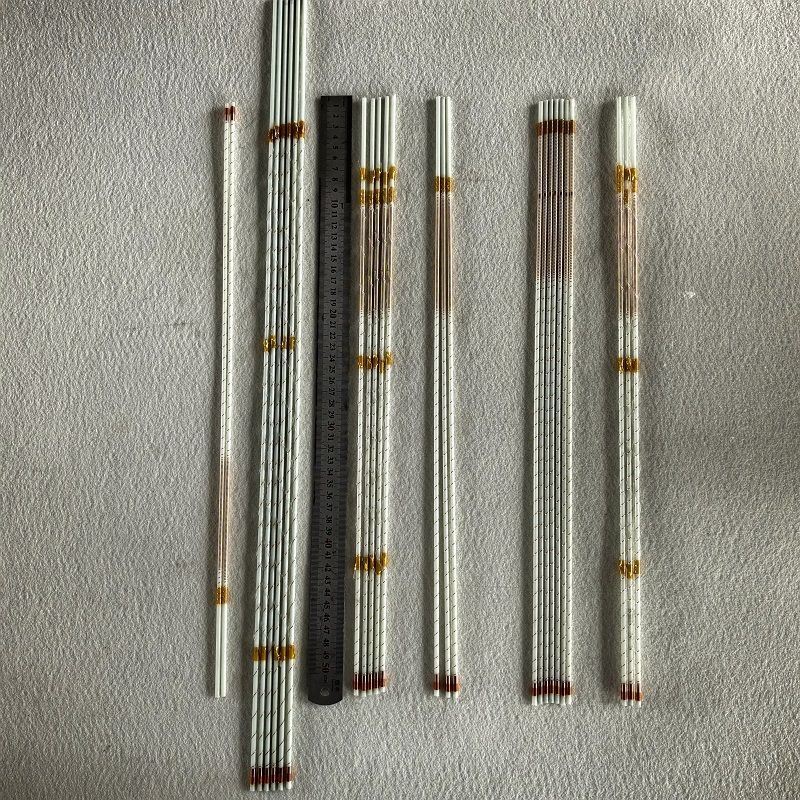

Používa sa hlavne v priemysle výroby automobilových dielov, najmä u výrobcov automobilových antén. Vo výrobnom procese, či už ide o vstavanú anténu alebo externú anténu, pokiaľ ide o navíjanie cievky, je potrebný stroj na navíjanie automobilovej antény, aby sa zabezpečila stabilita a spoľahlivosť antény, ktorá prijíma a vysiela signály.

FAQ

Otázka: Aká je dodacia lehota produktu?

Odpoveď: Štandardná dodacia lehota vybavenia je 15 dní, neštandardné prispôsobenie vybavenia je 30 dní.

Otázka: Aké je napájacie napätie zariadenia?

Odpoveď: Naše zariadenie je štandardne vybavené AC220V a 380V a môže byť tiež prispôsobené potrebám zákazníkov.

Otázka: Aký priemer drôtu môže zariadenie navíjať?

Odpoveď: Závisí to od vášho produktu. Zanechajte prosím svoje kontaktné údaje a my zariadime zákaznícky servis, aby vás kontaktoval.

Otázka: Čo by som mal venovať pozornosť pri spúšťaní navíjacieho stroja?

Odpoveď: Pred spustením stroja skontrolujte, či je napájací kábel zariadenia správne pripojený a či sú všetky komponenty v normálnej polohe. Tiež sa uistite, že v pracovnej oblasti nie sú žiadne nečistoty, aby nedošlo k ovplyvneniu prevádzky zariadenia alebo k ohrozeniu bezpečnosti.
