Hlavné technické parametre vákuového impregnačného stroja |
|||
|
Model produktu |
SQ-70SD |
SQ-100SD |
SQ-200SD |
|
Veľkosť nádrže na farbu |
700 mm (D) * 500 mm (Š) * 200 mm (V) |
1000 mm (D) * 600 mm (Š) * 400 mm (V) |
2000 mm (D) * 1 000 mm (Š) * 1 000 mm (V) |
|
Konečné vákuum |
-0.1 MP |
-0.1 MP |
-0.1 MP |
|
Rozsah vákua |
0-1Poslanec |
0-1Poslanec |
0-1Poslanec |
|
Vákuová pumpa |
RAD-020U |
RAD-060U |
RAD-100U |
|
Výkon vákuovej pumpy |
0,75 kW |
1,5 kW |
2,2 kW |
|
Rýchlosť motora |
2800 ot./min |
1400 ot./min |
1400 ot./min |
|
Úroveň hluku |
70 dB(A) |
68 dB(A) |
68 dB(A) |
|
Vretenový motor |
Trojfázový asynchrónny |
Trojfázový asynchrónny |
Trojfázový asynchrónny |
|
Napájacie napätie |
380VAC 50Hz |
380VAC 50Hz |
380VAC 50Hz |
|
Výkon stroja |
0,8 kW |
1,7 kW |
2,7 kW |
|
Zavolajte políciu |
mať |
mať |
mať |
|
Osvetlenie interiéru |
mať |
mať |
mať |
|

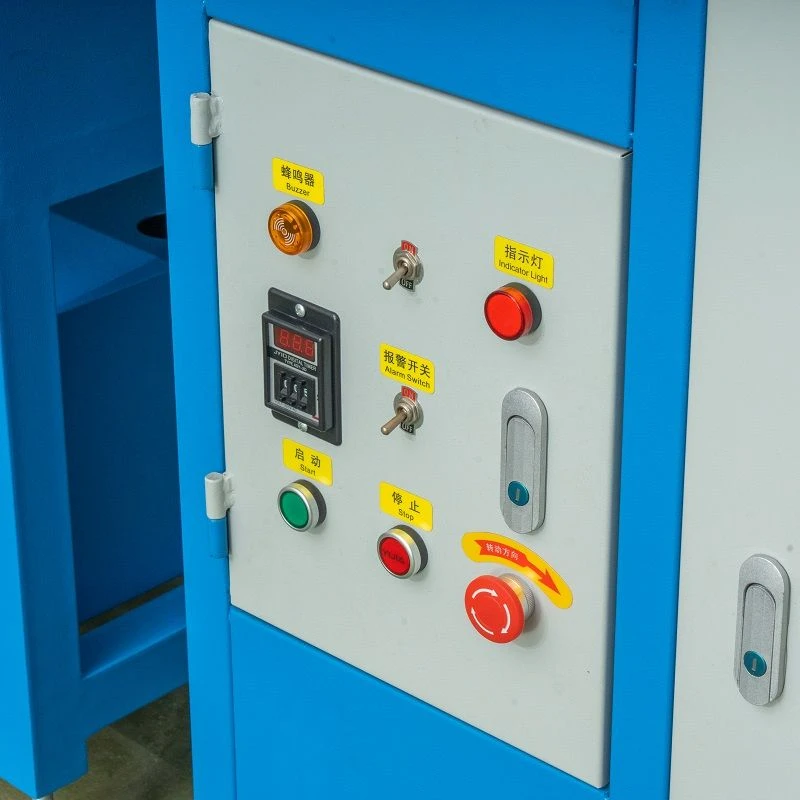

Nastavenia času |
mať |
mať |
mať |
|

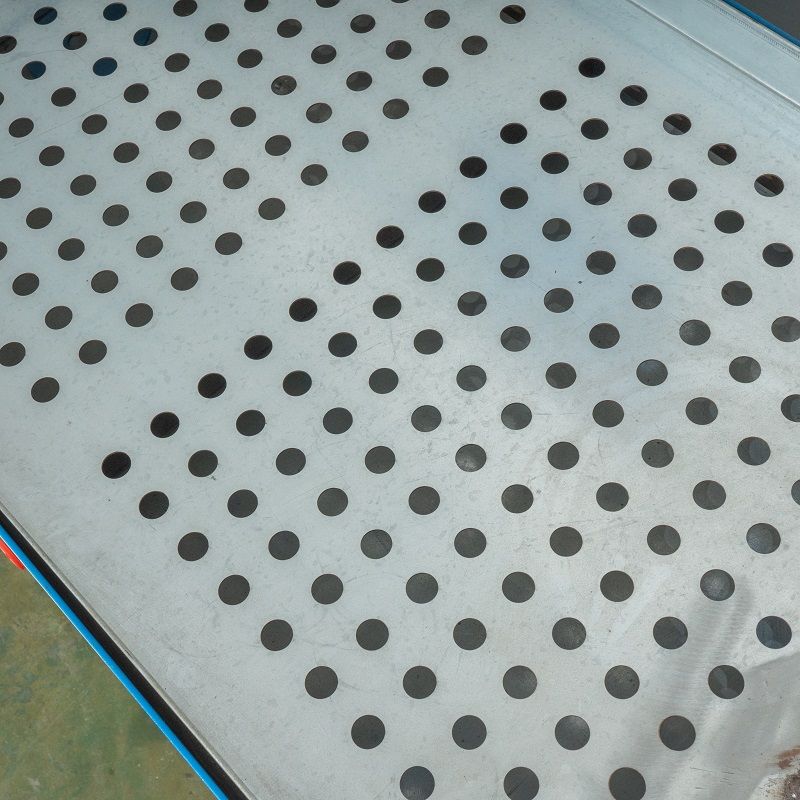

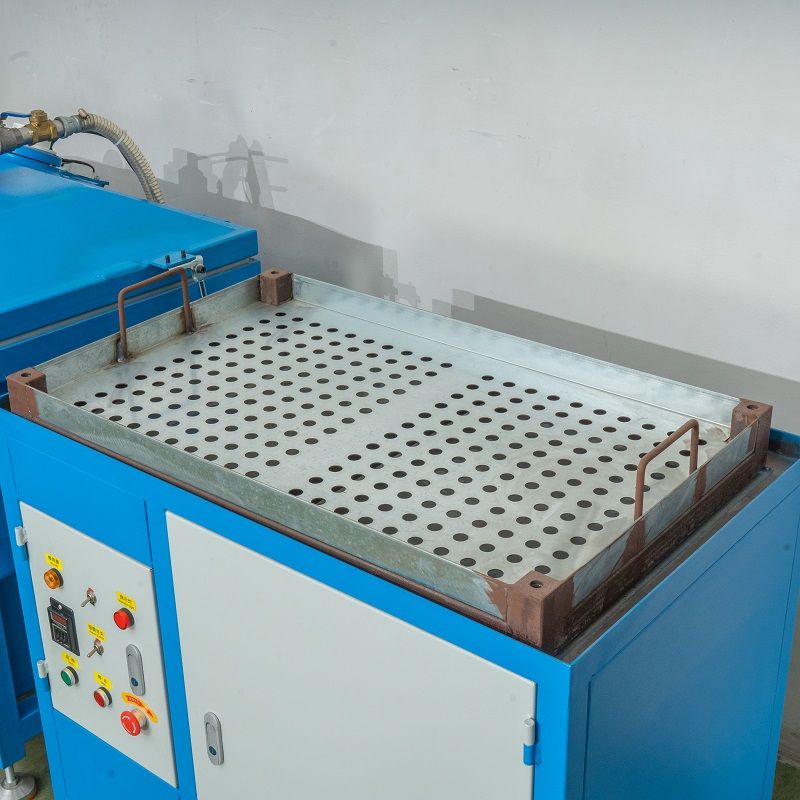

Podnos na namáčanie farby |
2 |
2 |
2 |
|
Rozmery |
1550 mm (D) * 800 mm (Š) * 1200 mm (V) |
2000 mm (D) * 900 mm (Š) * 1200 mm (V) |
2400 mm (D) * 1500 mm (Š) * 1800 mm (V) |
|
Hmotnosť zariadenia |
210 kg |
370 kg |
680 kg |
Štruktúra

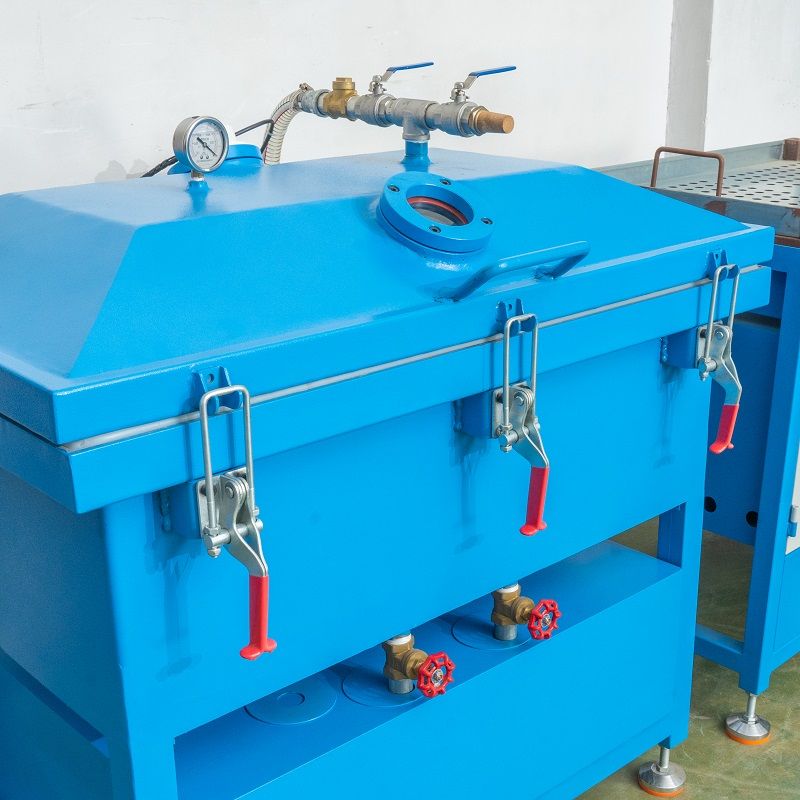

Maľovaná krabica:

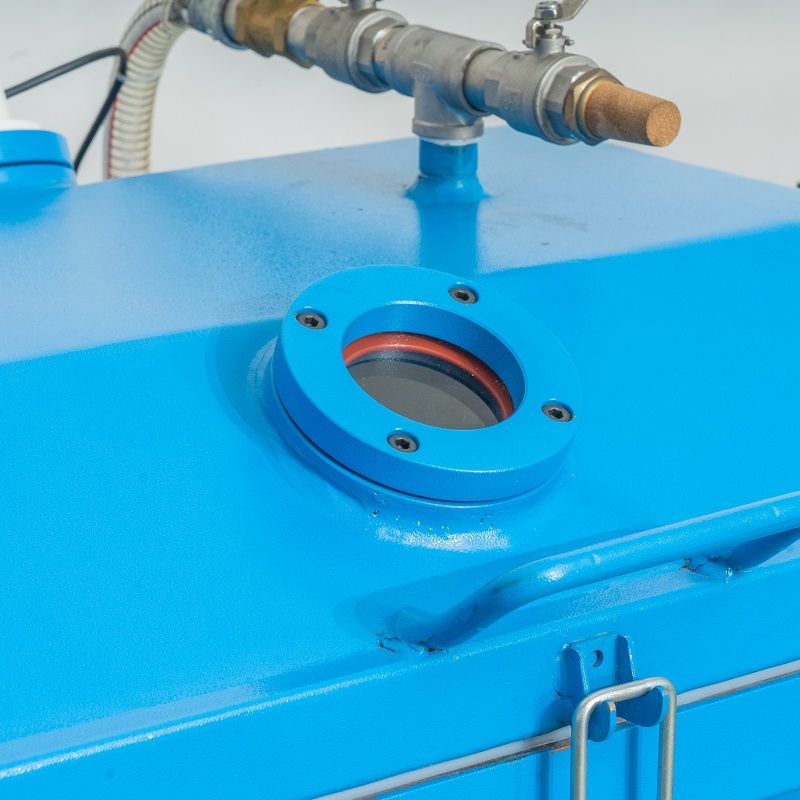

Toto je základná zložka, ktorá sa používa na držanie obrobku a izolačnej farby. Zvyčajne je navrhnutá ako utesnená tlakovo odolná konštrukcia, ktorá vydrží určitý tlak vákua a tlak farby. Krabička je vo všeobecnosti vybavená pozorovacím okienkom, vstupom a výstupom, vákuovým rozhraním a vstupom a výstupom náterovej kvapaliny.
Vákuový systém:

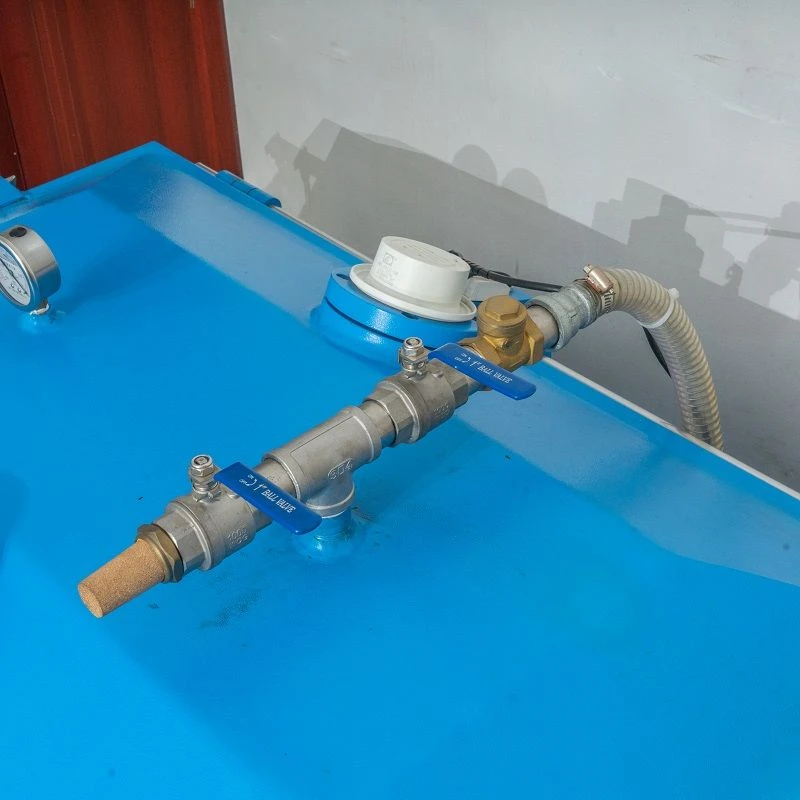

Vrátane zariadení, ako sú vákuové čerpadlá, ktoré sa používajú na odsávanie vzduchu v nádrži na ponorenie farby a zníženie tlaku vzduchu v nádrži. Vytvorením vákuového prostredia môže izolačná farba lepšie preniknúť do medzier a pórov obrobku, vytlačiť vzduch a vlhkosť a zlepšiť efekt ponorenia farby.
Systém dodávky farby:
K dispozícii sú boxy na uskladnenie farieb, potrubia a čerpadlá na nanášanie farieb atď. Jeho funkciou je dopravovať izolačný náter zo zásobníka farby do boxu na namáčanie farby a kontrolovať prietok a tlak tekutej farby, aby sa zabezpečil plynulý priebeh náteru. proces namáčania farby.
Podrobnosti o produkte
Pracovný princíp
Najprv vložte obrobok, ktorý sa má namáčať (ako sú vinutia motora, cievky transformátora atď.) do ponornej nádrže a zatvorte dvierka nádrže. Spustite vákuový systém na odsávanie vzduchu z ponornej nádrže, aby nádrž dosiahla určitý stupeň vákua. Potom sa izolačná farba prepraví do ponornej nádrže cez systém dodávky farby. Pretože je nádrž vo vákuovom stave, izolačná farba pôsobením tlakového rozdielu rýchlo preniká do rôznych častí obrobku. Po dokončení ponoru sa môže na určitú dobu namočiť podľa požiadaviek procesu, aby sa úplne naplnila kvapalina farby. Potom sa prebytočná kvapalina farby vypustí a vákuový systém sa znova spustí, aby sa odstránili bubliny zostávajúce na povrchu obrobku. Nakoniec sa systém ohrevu a sušenia používa na stuhnutie izolačnej farby na obrobku, aby sa vytvorila pevná izolačná vrstva.
Výhody
Zlepšenie izolačného výkonu:
Môže spôsobiť, že izolačný lak prenikne hlboko do cievky a obrobku, účinne vyplní malé póry a medzery, výrazne zvýši izolačný výkon elektrických výrobkov a zníži pravdepodobnosť porúch, ako je únik a skrat.
Zlepšite efektivitu výroby a stabilitu kvality:
Automatizovaná prevádzka a presná kontrola parametrov zaisťujú konzistentnosť kvality namáčania farby každej šarže produktov a sú efektívnejšie ako tradičné ručné metódy namáčania farby.
Oblasti použitia
Je široko používaný vo výrobnom priemysle elektrických zariadení, ako sú motory, transformátory, reaktory, cievky atď. V týchto oblastiach sa vyžaduje vysoká elektrická izolácia a vákuový lakovací stroj je jedným z kľúčových zariadení na zabezpečenie kvalitu produktu.
FAQ
Otázka: Ako prebieha balenie a preprava?
Odpoveď: Pri preprave sa na vystuženie a ochranu stroja použijú drevené pásy.
Otázka: Aké je napájacie napätie zariadenia?
Odpoveď: Naše zariadenie je štandardne vybavené AC220V a 380V a môže byť tiež prispôsobené potrebám zákazníkov.
Otázka: Aký priemer drôtu môže zariadenie navíjať?
Odpoveď: Závisí to od vášho produktu. Zanechajte prosím svoje kontaktné údaje a my zariadime zákaznícky servis, aby vás kontaktoval.
Otázka: Je programovanie navíjacieho stroja komplikované?
Odpoveď: Závisí to od konkrétneho modelu navíjacieho stroja. Jednoduché programovanie navíjacieho stroja je pomerne jednoduché a možno ho dokončiť nastavením niekoľkých základných parametrov, ako je počet závitov, rýchlosť navíjania atď. Niektoré zložité navíjacie stroje používané na navíjanie rôznych zložitých cievok však môžu byť komplikovanejšie na programovanie , čo vyžaduje, aby operátori poznali programovacie jazyky alebo operačný softvér na nastavenie rôznych parametrov, ako je dráha vinutia a spôsob zapojenia.
Otázka: Čo zahŕňa denná údržba navíjacieho stroja?
Odpoveď: Každodenná údržba zahŕňa hlavne čistenie povrchu zariadenia, aby sa zabránilo vniknutiu prachu a nečistôt do mechanických častí a ovplyvneniu ich prevádzky. Taktiež je potrebné pravidelne kontrolovať mazanie častí prevodovky, ako sú ozubené kolesá, skrutky a iné diely a podľa použitia dopĺňať mazací olej.
