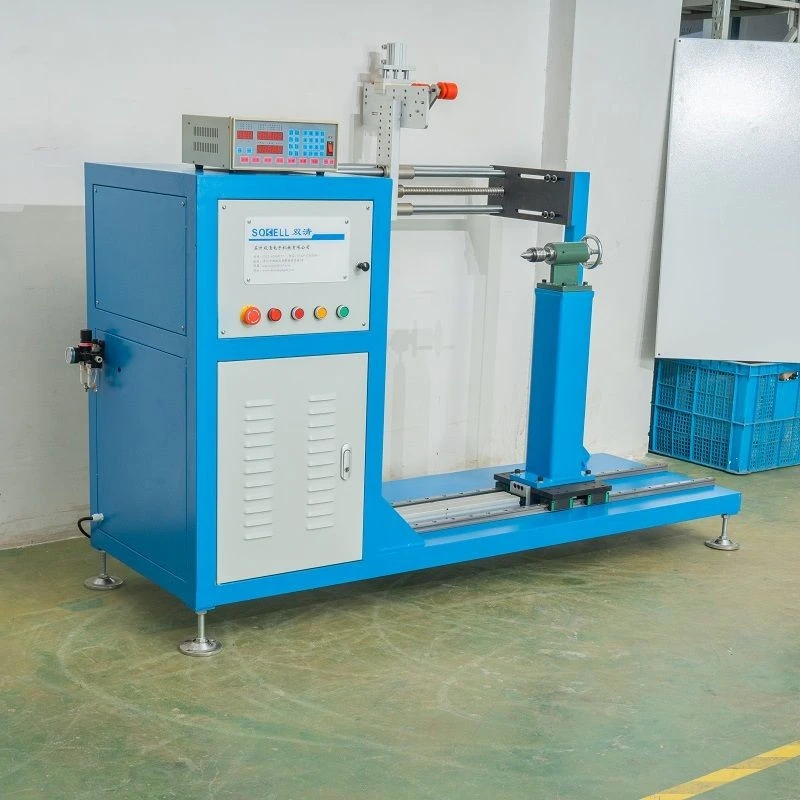

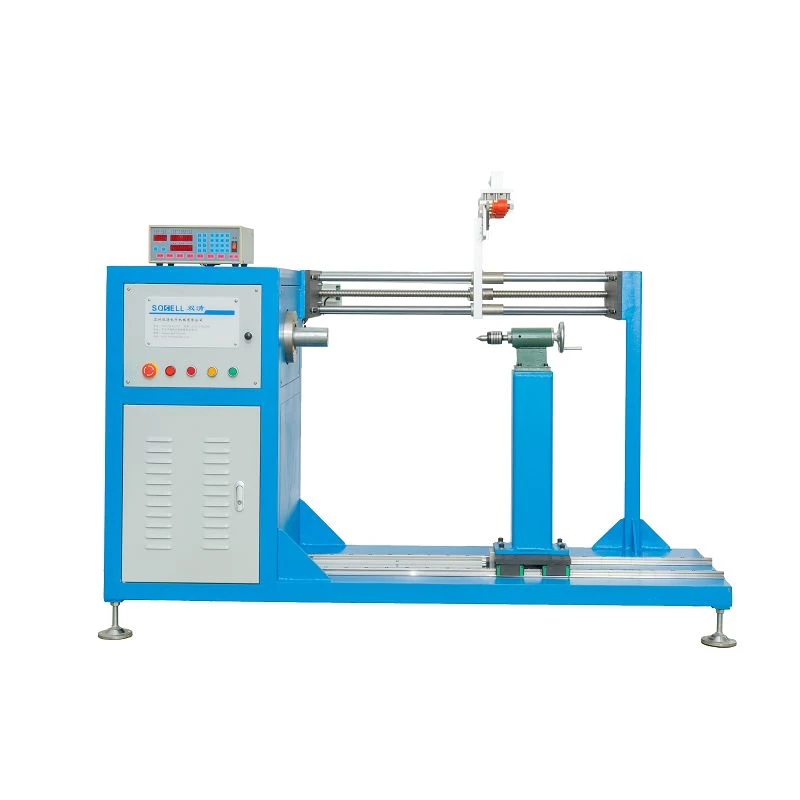

Hlavné technické parametre transformátorového navíjacieho stroja |
|||
|
Model produktu |
SQ-600L |
SQ-800L |
SQ-1000L |
|
Priemer vinutia |
Väčšie alebo rovné700 |
Väčšie alebo rovné800 |
Väčšie alebo rovné1000 |
|
Šírka kábla |
Väčšie alebo rovné600 |
Väčšie alebo rovné700 |
Väčšie alebo rovné800 |
|
Presnosť usporiadania káblov |
0.01 |
0.01 |
0.01 |
|
Rýchlosť vretena |
1-1400ot./min |
1-1400ot./min |
1-1400ot./min |
|
Výška stredu vretena |
700 mm |
700 mm |
700 mm |
|
Použiteľný priemer drôtu |
Okrúhly drôt: 0.1-3 mm Plochý drôt:Väčšie alebo rovné 2 x 10 mm |
Okrúhly drôt: 0.1-3 mm Plochý drôt:Väčšie alebo rovné 2 x 10 mm |
Okrúhly drôt: 0.1-3 mm Plochý drôt:Väčšie alebo rovné 2 x 10 mm |
|
Káblový motor |
Servo 0,75 kW |
Servo 0,75 kW |
Servo 0,75 kW |
|
Vretenový motor |
frekvenčný prevod 2,2KW 1*10 |
frekvenčný prevod 2,2KW 1*10 |
frekvenčný prevod 2,2KW 1*10 |
|
Napájacie napätie |
220 V AC 50 Hz |
220 V AC 50 Hz |
220 V AC 50 Hz |
|
Výkon stroja |
3 kW |
3 kW |
3 kW |
|
Zodpovedajúce napätie |

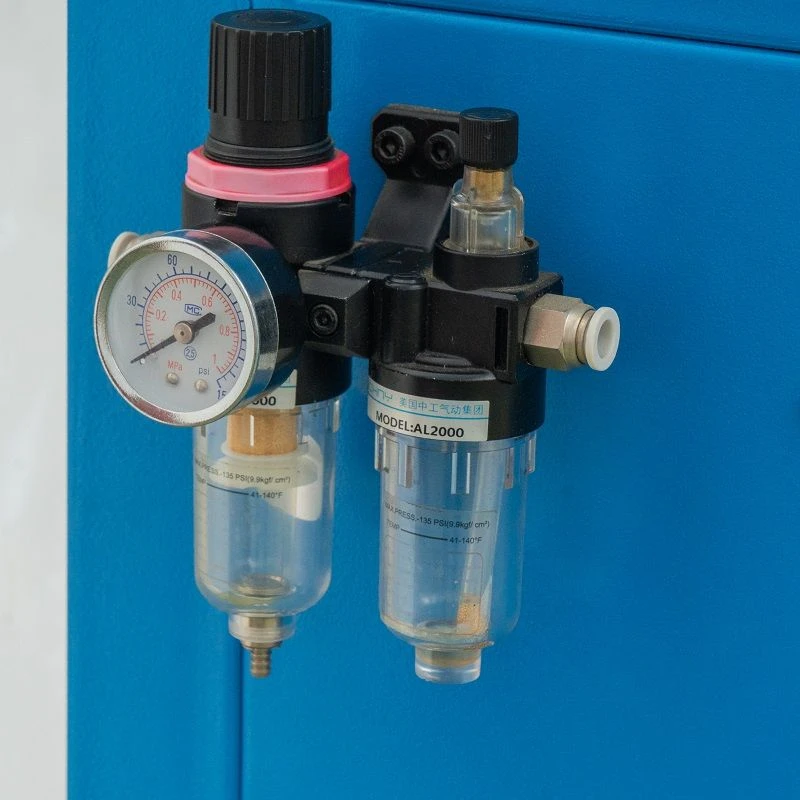

Pneumatický nastaviteľný napínač |
Pneumatický nastaviteľný napínač |
Pneumatický nastaviteľný napínač |
|
Rozmery |
1500 mm (D) * 1000 mm (Š) * 1400 mm (V) |
1650 mm (D) * 1100 mm (Š) * 1400 mm (V) |
1800 mm (D) * 1100 mm (Š) * 1400 mm (V) |
|
Hmotnosť zariadenia |
540 kg |
640 kg |
740 kg |
Štrukturálne vlastnosti

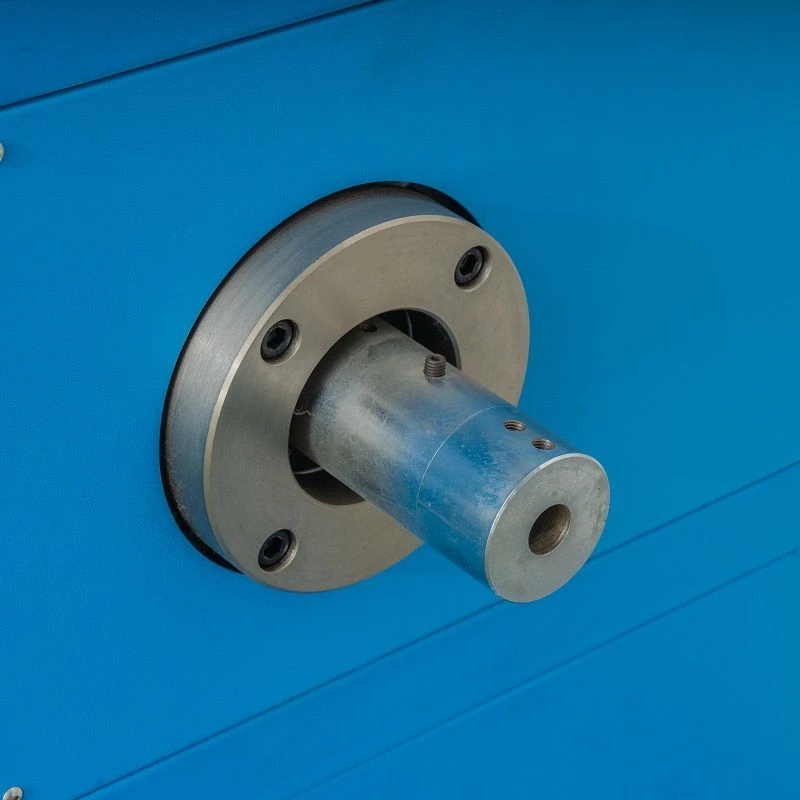

1: Navíjacie vreteno:
Musí mať dostatočnú pevnosť a stabilitu, aby uniesol hmotnosť a krútiaci moment jadra alebo formy vinutia mokrého transformátora počas otáčania. Jeho rozsah otáčok sa zvyčajne dá nastaviť podľa požiadaviek na proces navíjania a má vysoko presné ovládanie otáčania, aby sa zabezpečila rovnomernosť navíjania.

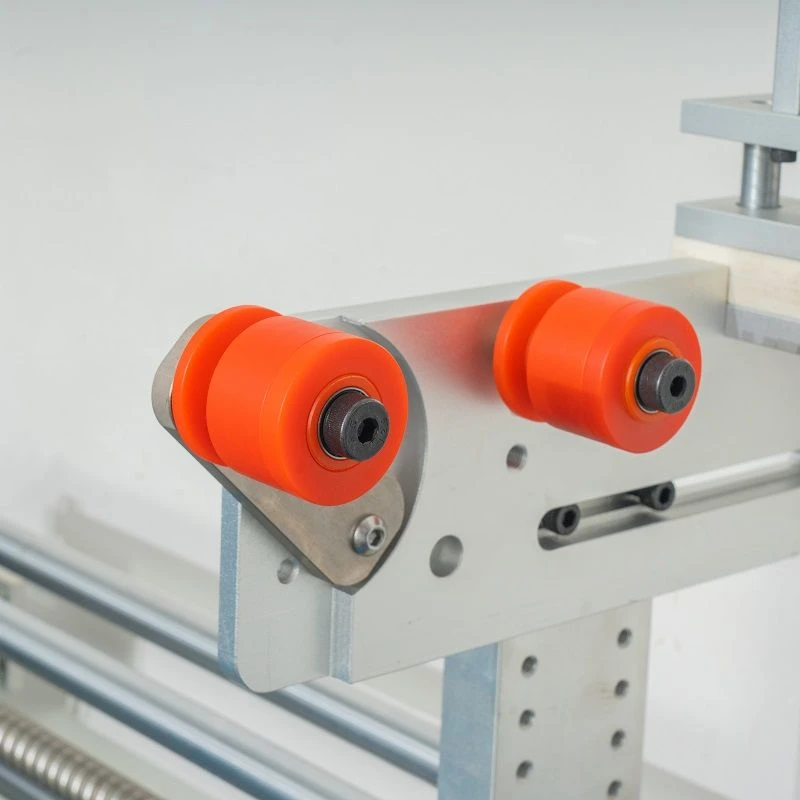

2: Usporiadanie káblov:
Podobne ako iné navíjacie stroje je zodpovedný za úhľadné usporiadanie drôtov na jadre alebo na navíjacej forme. Pretože mokré transformátory môžu mať špeciálne požiadavky na izoláciu a kompaktnosť cievok, mechanizmus usporiadania drôtov vyžaduje vyššiu presnosť a môže presne riadiť vzdialenosť a smer drôtu.

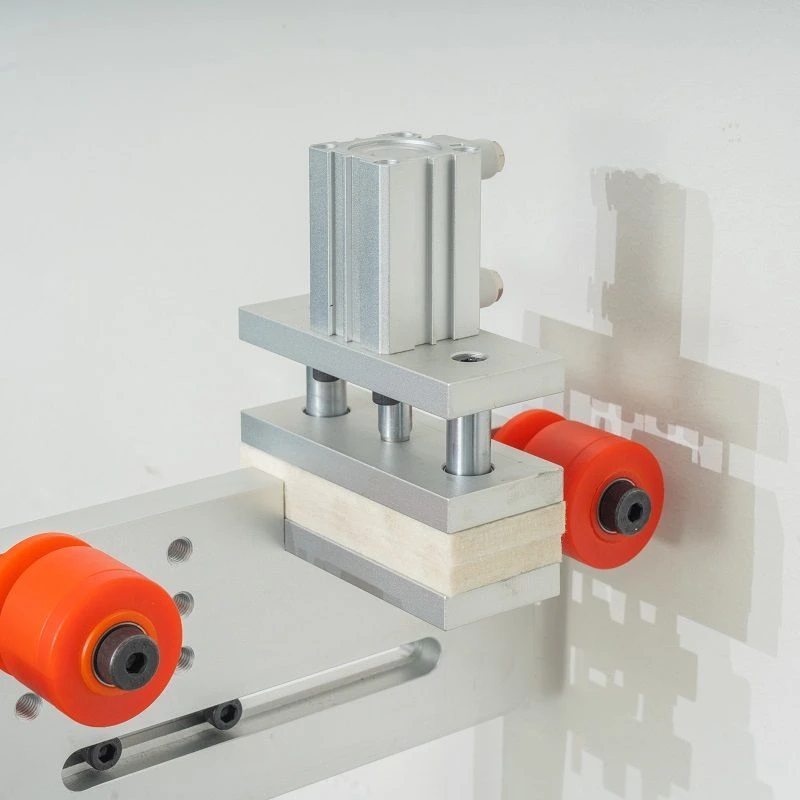

3: Systém riadenia napätia:
Na zabezpečenie kvality navíjania môže tento systém zabezpečiť stabilné a primerané napätie drôtu počas procesu navíjania. Pri mokrom vinutí transformátora pomáha vhodné napätie predchádzať problémom spôsobeným uvoľnenými drôtmi vo vlhkom prostredí a zároveň predchádza poškodeniu izolačnej vrstvy drôtu v dôsledku nadmerného napätia.

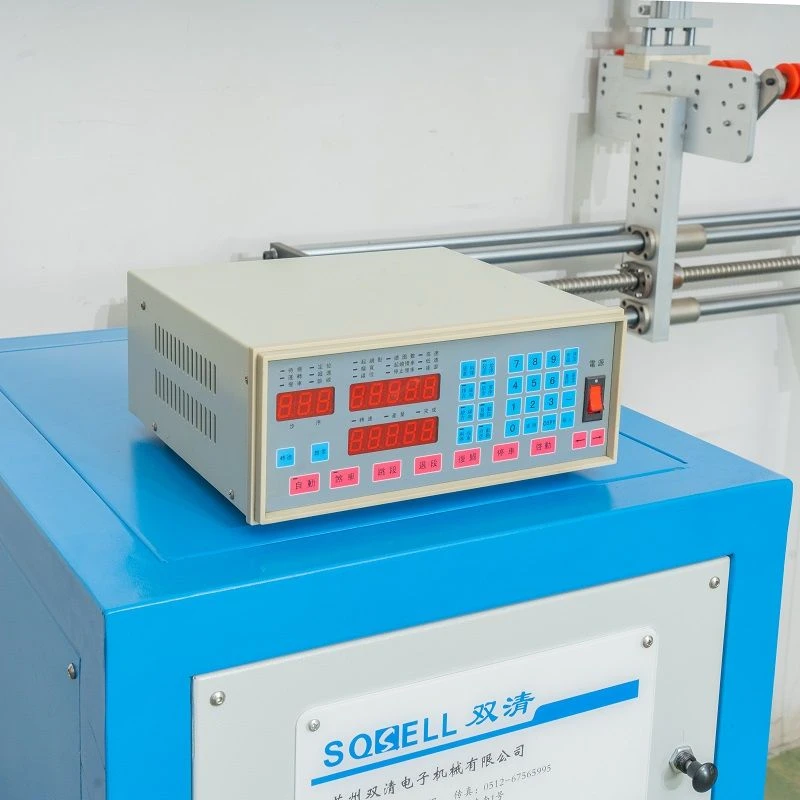

4:Shuangqing CNC-200 riadiaci systém:
Počet závitov, rýchlosť navíjania, parametre zapojenia a napätie vinutia je možné presne regulovať. Niektoré pokročilé riadiace systémy môžu tiež uložiť parametre vinutia rôznych typov mokrých transformátorov pre jednoduché volanie a prepínanie.
Podrobnosti o produkte
Výhody
1: Vysoká presnosť navíjania
2: Zlepšite efektivitu
3: Prispôsobenie sa špeciálnemu prostrediu
FAQ
Otázka: Aký je váš platobný termín?
Odpoveď: Dodávame po platbe.
Otázka: Ak máme ďalšie požiadavky na produkty, ktoré vaša stránka nezahŕňa, môžete nám ich poskytnúť?
Odpoveď: Zariadenie je možné prispôsobiť podľa potrieb zákazníka.
Otázka: Máte záruku na váš produkt?
A: Záruka výrobcu
Otázka: Čo určuje presnosť navíjania navíjacieho stroja?
Odpoveď: Presnosť navíjania závisí hlavne od presnosti mechanickej konštrukcie zariadenia. Napríklad presnosť mechanizmu usporiadania drôtu ovplyvní úhľadnosť usporiadania drôtu. Zároveň je kritická aj presnosť riadiaceho systému. Pokročilé riadiace systémy dokážu presne riadiť uhol otáčania a rýchlosť motora, aby sa zabezpečila presnosť navíjania.
