Hlavné technické parametre automatického stroja na navíjanie drôtu |
||
|
Model produktu |
SQ-1000F |
|
|
Priemer vinutia |
Väčšie alebo rovné950 |
|
|
Šírka kábla |
Väčšie alebo rovné500 |
|
|
Presnosť usporiadania káblov |
0,01 mm |
|
|
Rýchlosť vretena |
1-200ot./min |
|
|
Výška stredu vretena |
500 mm |
|
|
Použiteľný priemer drôtu |
Plochý medený drôt: hrúbka 1-5 mm šírka 1-15 mm |
Okrúhly medený drôt: Jeden koreňVäčšie alebo rovné5 mm |
|
Káblový motor |
Káblové servo 0,75 kW |
|
|
Vretenový motor |
frekvenčná konverzia 2,2KW+1:10 |
|
|
Napájacie napätie |
220VAC 50HZ 380VAC 50HZ |
|
|
Výkon stroja |
3,6 kW |
|
|
Podporný drôtený stojan |
Magnetický práškový elektronický nastavovací jednoosový napínač (Vnútorný otvor drôteného bubnaMenšie alebo rovné40 mm) |
|
|
Rozmery |
1600 x 1100 x 1600 mm |
|
|
Hmotnosť zariadenia |
660 kg |
|

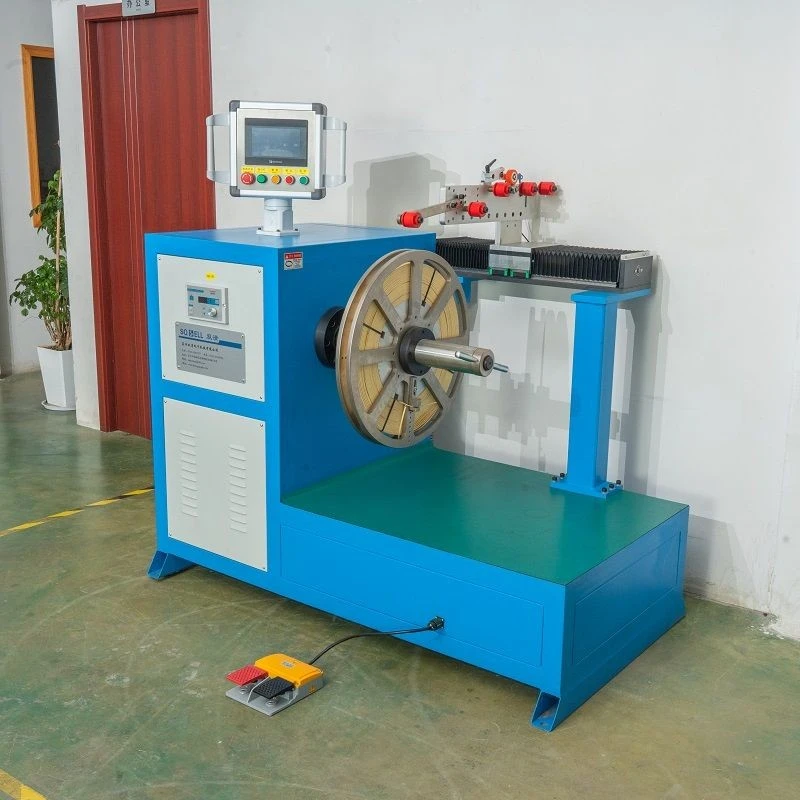

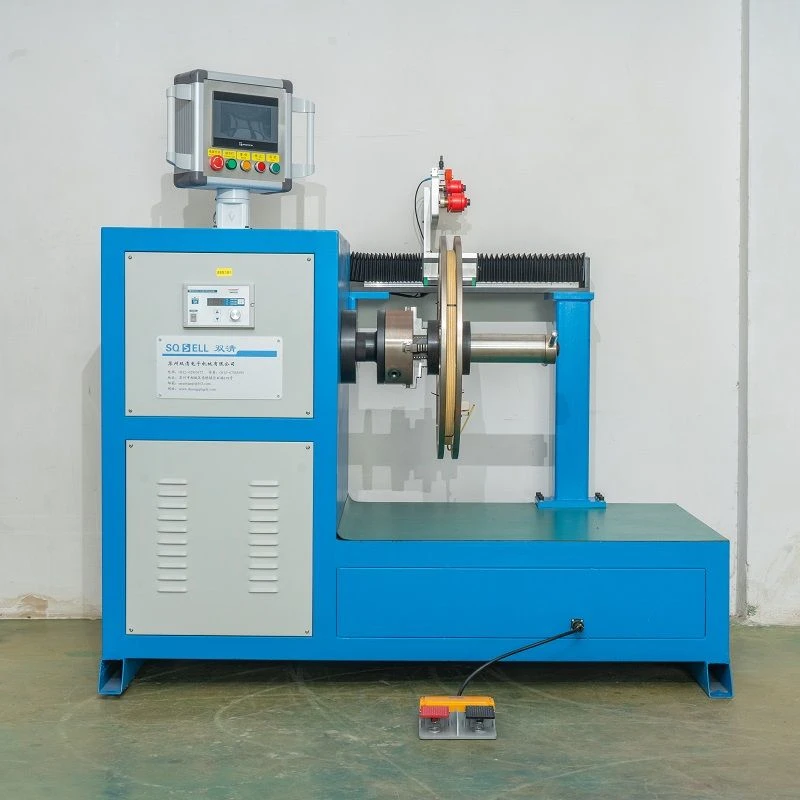

Automatický stroj na navíjanie drôtu je pokročilé zariadenie na navíjanie. Nasleduje podrobný úvod:
Pracovný princíp
- Automatický stroj na navíjanie drôtu koordinuje otáčanie hlavného hriadeľa a pohyb mechanizmu usporiadania drôtu cez riadiaci systém. Hlavný hriadeľ navíjania sa otáča pod pohonom motora a poháňa navíjací tŕň do otáčania, takže drôt je navinutý na tŕň. Súčasne mechanizmus usporiadania drôtu presne riadi polohu usporiadania drôtu na tŕni podľa nastavených parametrov, ako je rozstup a smer usporiadania drôtu, čím sa realizuje automatické usporiadanie drôtu.
Hlavná štruktúra

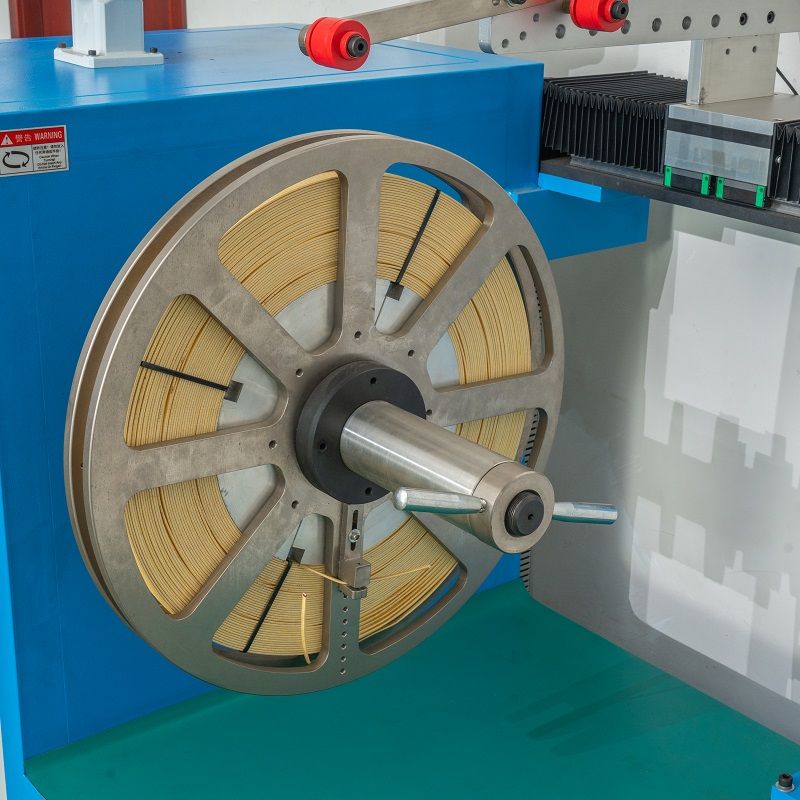

- Navíjacie vreteno

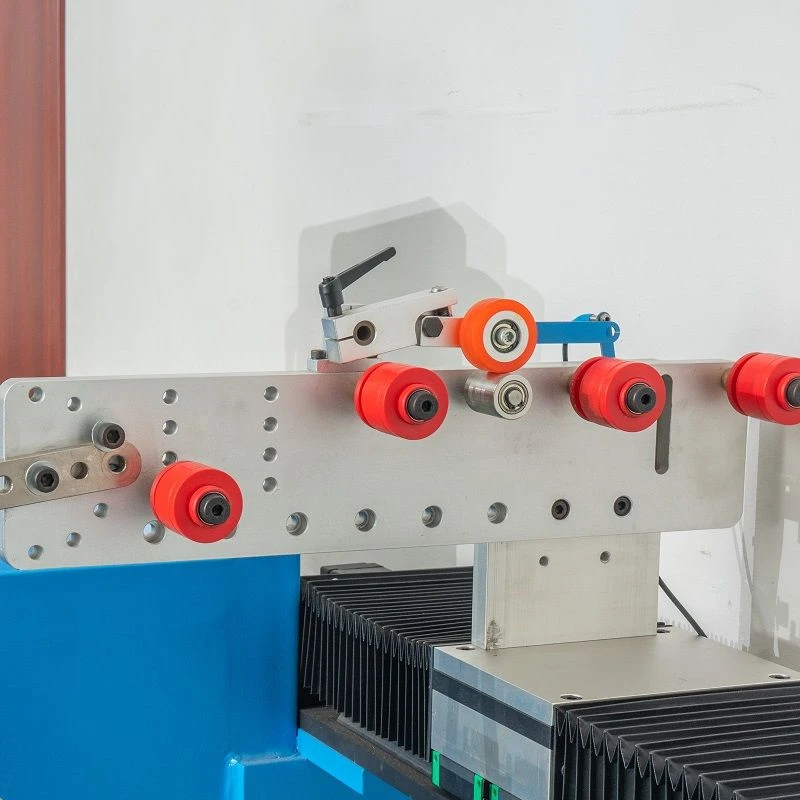

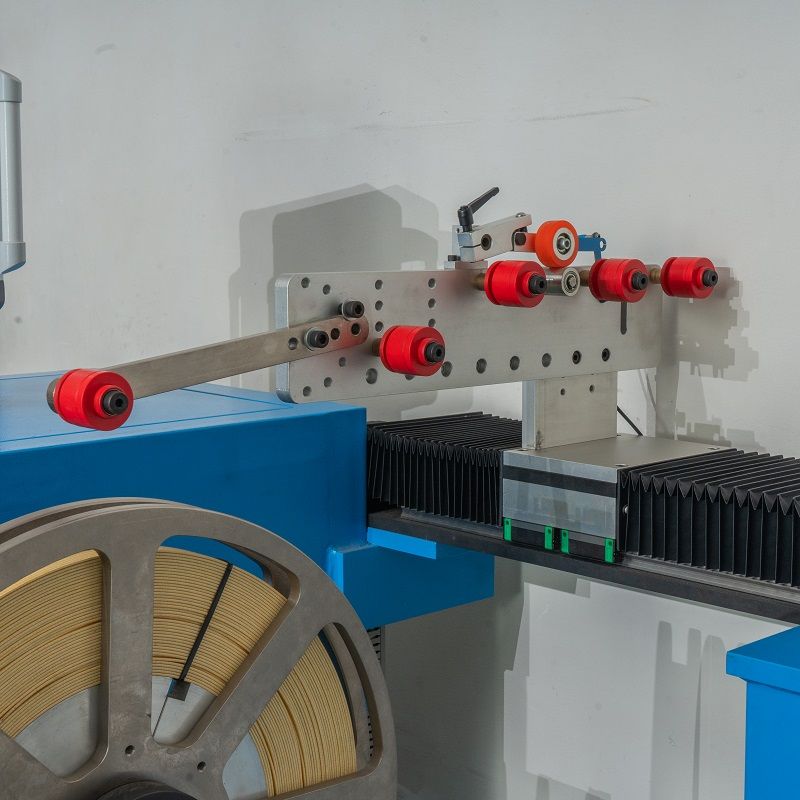

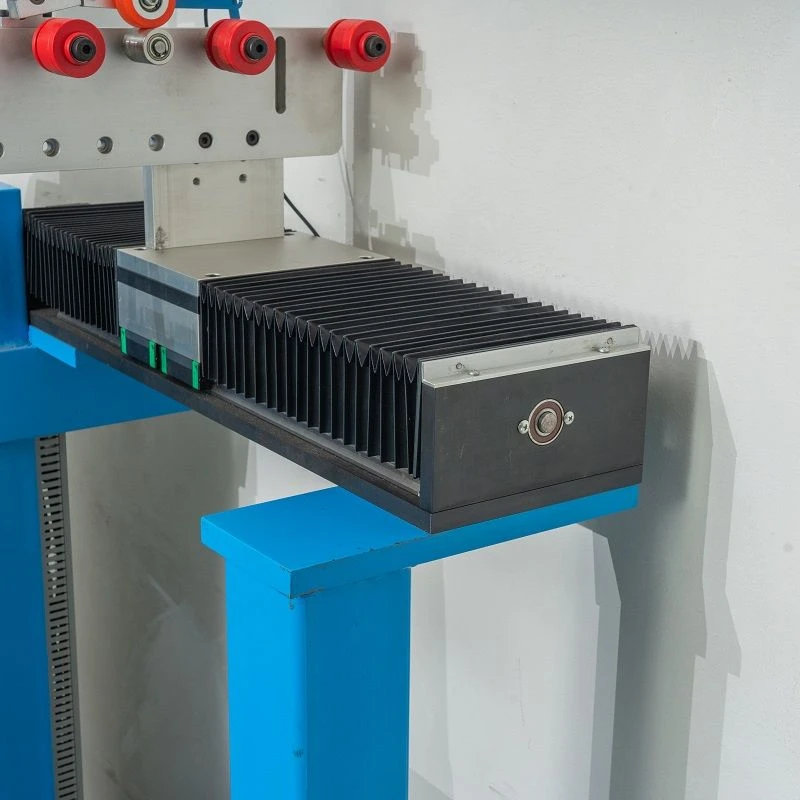

- Usporiadanie káblov
- Systém kontroly napätia
- Riadiaci systém
Podrobnosti o produkte
Vlastnosti
- Vysoká presnosť zapojenia:
Dokáže usporiadať vodiče na navíjacom tŕni rovnomerne a prehľadne s malou chybou stúpania, čo je rozhodujúce pre niektoré produkty s vysokými požiadavkami na presnosť navíjania (ako sú presné transformátory, motory a pod.).
- Vysoká účinnosť navíjania:
Automatizovaná prevádzka znižuje čas manuálneho zapojenia, výrazne zlepšuje rýchlosť navíjania, môže pracovať nepretržite po dlhú dobu a je vhodná pre sériovú výrobu.
- Široká škála aplikácií:
Úpravou parametrov a výmenou niektorých doplnkov je možné ho použiť na navíjanie produktov rôznych typov, špecifikácií priemerov drôtov a tvarov vinutí, vrátane cievok a vinutí rôznych tvarov.
- Stabilná kvalita:
Vďaka vysoko presnému riadeniu usporiadania drôtu a procesu navíjania je kvalita navinutých cievok stabilná a konzistentná, čo znižuje poruchy produktu spôsobené problémami s kvalitou navíjania.
Oblasti použitia
- V priemysle výroby motorov sa používa na navíjanie statorov a rotorov motorov; v oblasti výroby transformátorov sa používa na navíjanie malých elektronických transformátorov aj veľkých výkonových transformátorov; okrem toho sa tiež široko používa na vinutie cievok elektromagnetických komponentov, ako sú induktory a reaktory.
FAQ
Otázka: Ak máme ďalšie požiadavky na produkty, ktoré vaša stránka nezahŕňa, môžete nám ich poskytnúť?
Odpoveď: Zariadenie je možné prispôsobiť podľa potrieb zákazníka.
Otázka: Aký priemer drôtu môže zariadenie navíjať?
Odpoveď: Závisí to od vášho produktu. Zanechajte prosím svoje kontaktné údaje a my zariadime zákaznícky servis, aby vás kontaktoval.
Otázka: Dá sa nastaviť rýchlosť navíjania navíjacieho stroja?

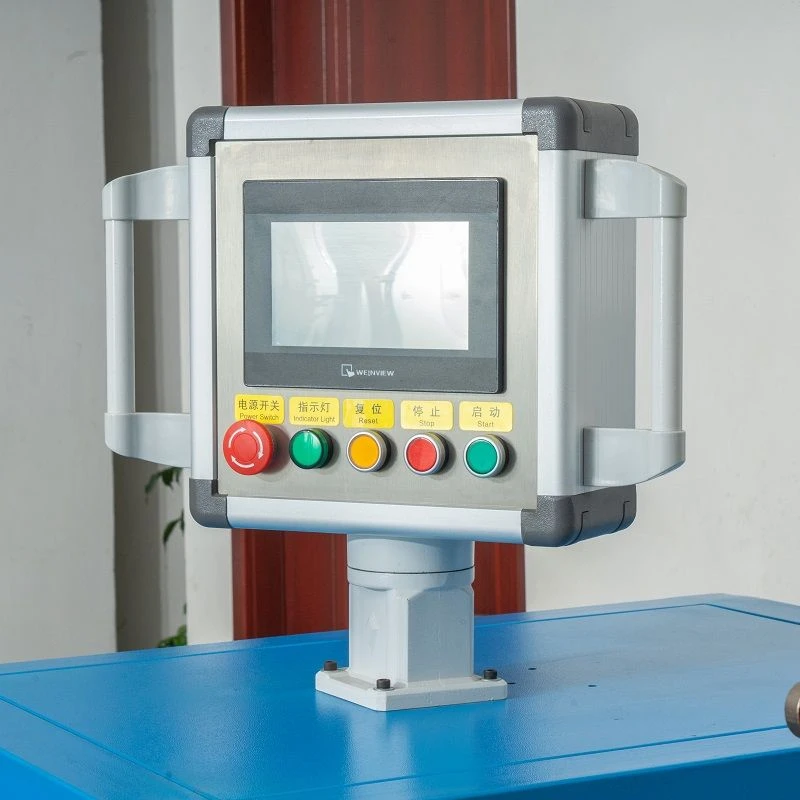

Odpoveď: Rýchlosť navíjania navíjacieho stroja je možné nastaviť. Prostredníctvom ovládacieho panela na zariadení je možné nastaviť vhodnú rýchlosť navíjania podľa rôznych požiadaviek na navíjanie, ako je priemer drôtu, počet závitov cievky a ďalšie faktory.
Otázka: Čo určuje presnosť navíjania navíjacieho stroja?
Odpoveď: Presnosť navíjania závisí hlavne od presnosti mechanickej konštrukcie zariadenia. Napríklad presnosť mechanizmu usporiadania drôtu ovplyvní úhľadnosť usporiadania drôtu. Zároveň je kritická aj presnosť riadiaceho systému. Pokročilé riadiace systémy dokážu presne riadiť uhol otáčania a rýchlosť motora, aby sa zabezpečila presnosť navíjania.
