Hlavné technické parametre viacosového navíjacieho stroja |
|||
|
Model produktu |
SQ-004LD |
SQ-006LD |
SQ-006HU |
|
Priemer vinutia |
10-60 mm |
10-150 mm |
10-150 mm |
|
Šírka kábla |
0-120 mm |
0-120 mm |
0-120 mm |
|
Presnosť usporiadania káblov |
0.01 |
0.01 |
0.01 |
|
Rýchlosť vretena |
30-5000ot./min |
1-2000ot./min |
1-2000ot./min |
|
Výška stredu vretena |
150 mm |
170 mm |
170 mm |
|
Použiteľný priemer drôtu |
{{0}}.03-1.0 mm |
0.03-1.5 mm |
0.03-1.5 mm |
|
Káblový motor |
Typ krokového motora 57 |
Servo Panasonic 0.4 kW |
Servo Panasonic 0.4 kW |
|
Vretenový motor |
frekvenčná konverzia 0.4KW |
frekvenčná konverzia 0.75KW |
frekvenčný prevod 1,5KW |
|
Napájacie napätie |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Výkon stroja |
1,2 kW |
1,8 kW |
2,7 kW |
|

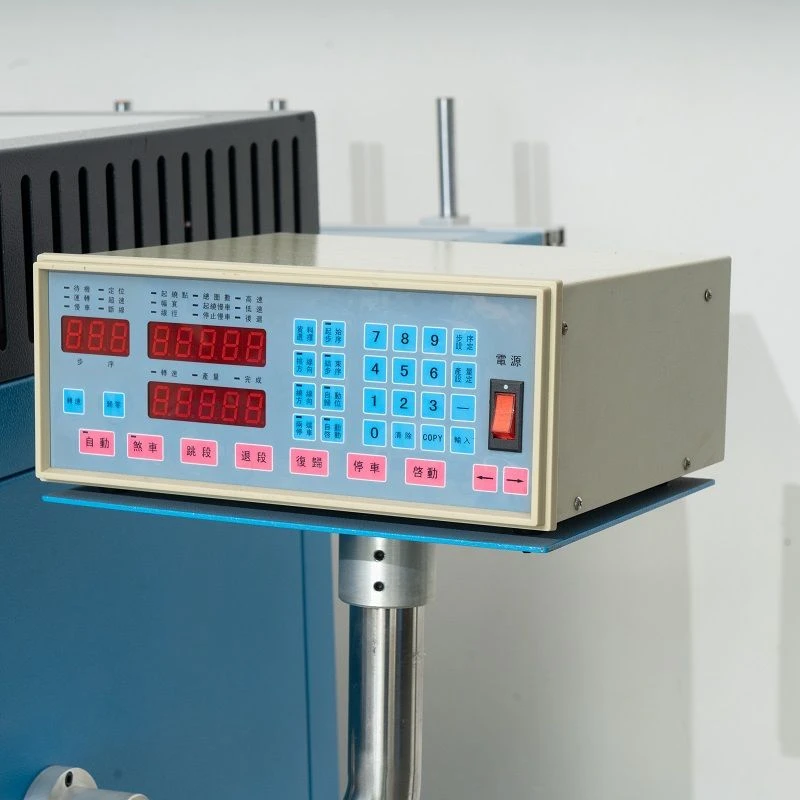

Kontrolný systém |
Shuangqing SQ-200A |
Shuangqing SQ-200A |
Shuangqing SQ-200A |
|

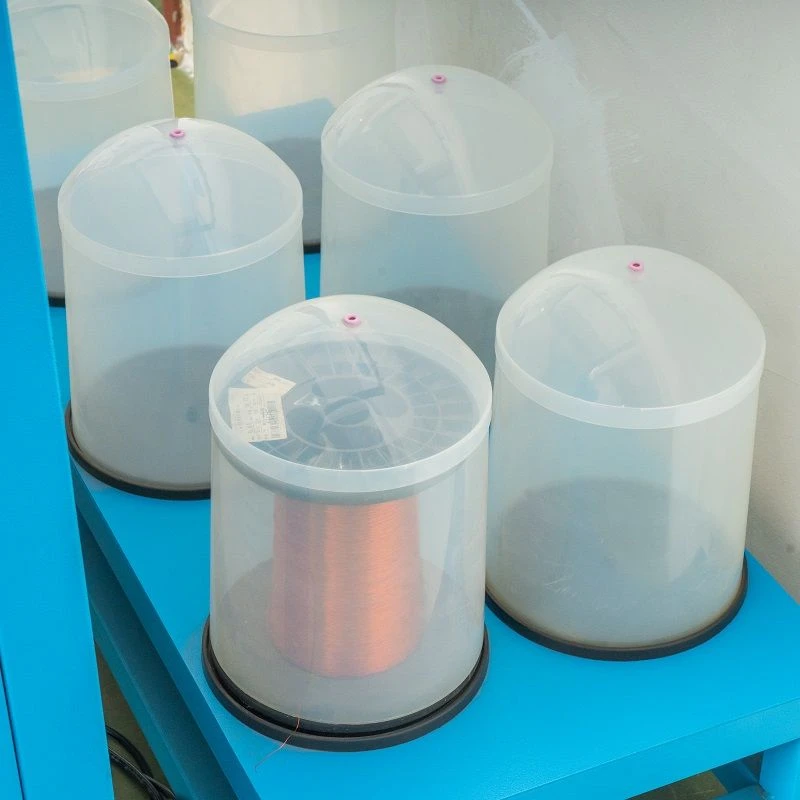

Podporný drôtený stojan |
Štvorosové |
Šesťosové |
Šesťosové |
|
Zodpovedajúce napätie |
Presne nastaviteľný napínač 4 sady |
Presne nastaviteľný napínač 6 sád |
Presne nastaviteľný napínač 6 sád |
|
Rozmery |
1500 mm (D) * 1 000 mm (Š) * 1 500 mm (V) |
1600 mm (D) * 1 500 mm (Š) * 1 500 mm (V) |
1600 mm (D) * 1 500 mm (Š) * 1 500 mm (V) |
|
Hmotnosť zariadenia |
110 kg |
170 kg |
170 kg |
Štrukturálne vlastnosti

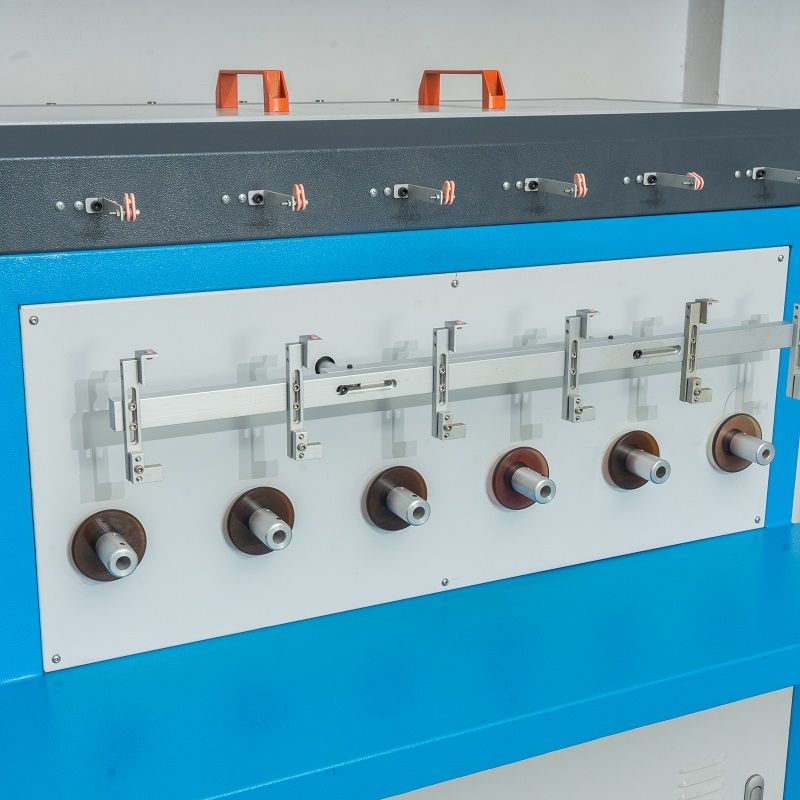

1: Viacosový dizajn:
To umožňuje navíjaciemu stroju navíjať viacero cievok súčasne, čím sa výrazne zvyšuje efektivita výroby.
2: Vysoko presný prevodový systém:
Vybavené vysoko presnými synchrónnymi kladkami na zabezpečenie presnosti pohybu každej osi, polohu, rýchlosť a uhol vinutia je možné presne ovládať, aby sa zabezpečila kvalita navíjania.

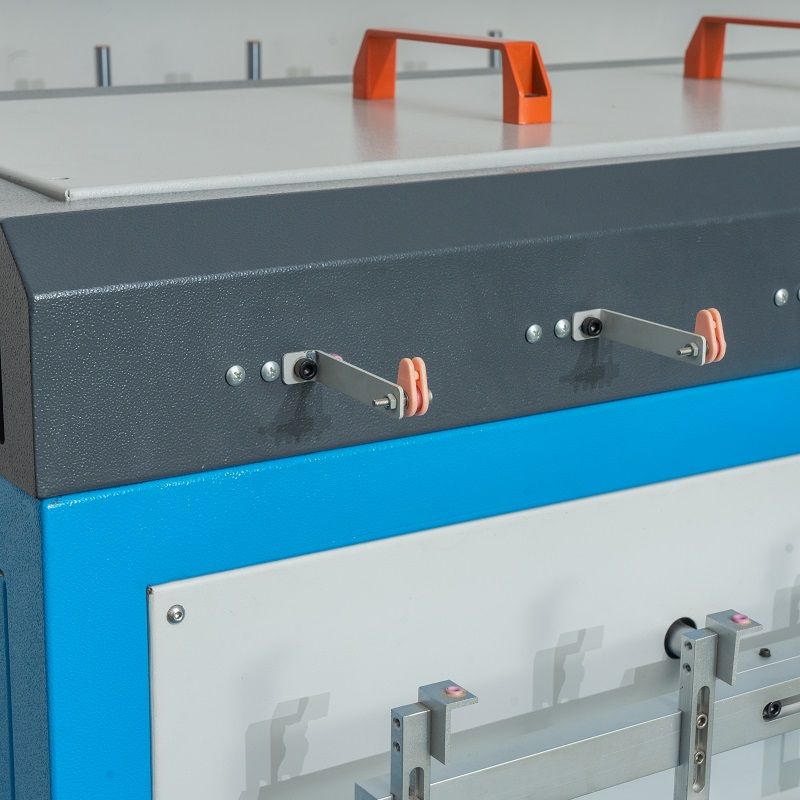

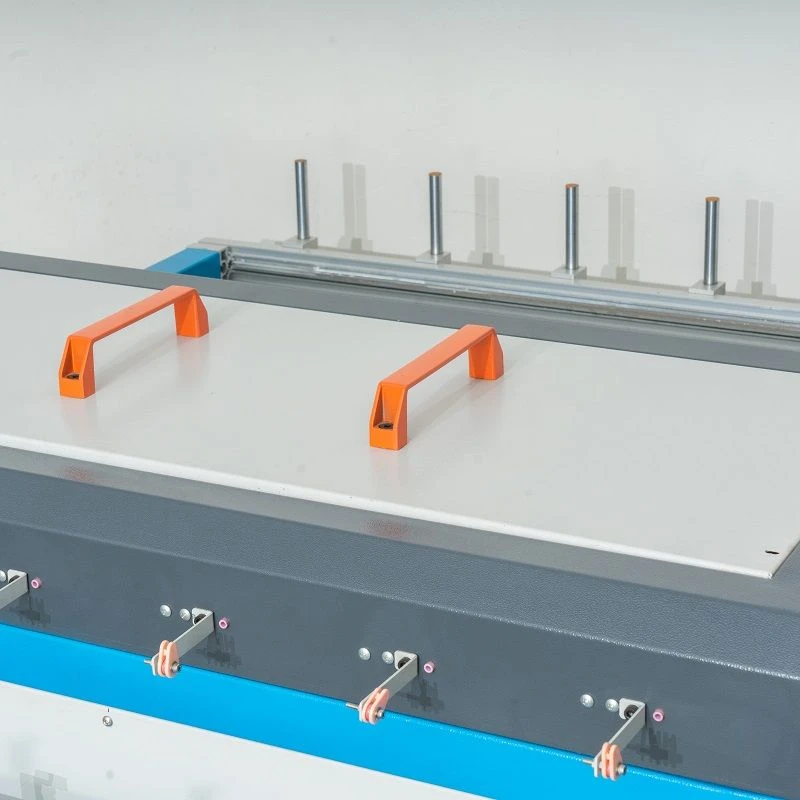

Podrobnosti o produkte
Funkcie a výhody
1: Vysoký stupeň automatizácie
2: Viacnásobné režimy navíjania
3: Presné navíjanie
Oblasti použitia
1: Elektronický priemysel:
Široko sa používa pri výrobe nových energetických vozidiel, letectva, motorov, elektromagnetických a iných komponentov, aby vyhovovali ich potrebám pre miniaturizované a vysoko presné cievky.
2: Automobilová elektronika:
Zapaľovacia cievka automobilu, induktor v elektronickej riadiacej jednotke (ECU) atď. tiež vyžadujú viacosové navíjacie stroje, aby sa zabezpečila kvalita a výkon vinutia, aby sa prispôsobili zložitému pracovnému prostrediu automobilu.
3: Pole priemyselnej automatizácie:
Ako je vinutie vinutí motora, cievky snímačov atď., Poskytovanie vysokokvalitných komponentov cievok pre zariadenia priemyselnej automatizácie.
FAQ
Otázka: Ako dlho trvá záručná doba?
A: Záručná doba: 1 rok
Otázka: Aký priemer drôtu môže zariadenie navíjať?
Odpoveď: Závisí to od vášho produktu. Zanechajte prosím svoje kontaktné údaje a my zariadime zákaznícky servis, aby vás kontaktoval.
Otázka: Čo určuje presnosť navíjania navíjacieho stroja?
Odpoveď: Presnosť navíjania závisí hlavne od presnosti mechanickej konštrukcie zariadenia. Napríklad presnosť mechanizmu usporiadania drôtu ovplyvní úhľadnosť usporiadania drôtu. Zároveň je kritická aj presnosť riadiaceho systému. Pokročilé riadiace systémy dokážu presne riadiť uhol otáčania a rýchlosť motora, aby sa zabezpečila presnosť navíjania.
Otázka: Čo by som mal venovať pozornosť pri spúšťaní navíjacieho stroja?
Odpoveď: Pred spustením stroja skontrolujte, či je napájací kábel zariadenia správne pripojený a či sú všetky komponenty v normálnej polohe. Tiež sa uistite, že v pracovnej oblasti nie sú žiadne nečistoty, aby nedošlo k ovplyvneniu prevádzky zariadenia alebo k ohrozeniu bezpečnosti.
